旋回式破碎机原理和结构图解

旋回破碎机自问世以来已经有几十年的时间，但是在实际的使用中，却很少听到它的名字，这是因为旋回破碎机的型号相比于锤破和颚破，产量更大，也因此旋回破碎机更多的是用在大型矿山生产线或采石场中。这就造成很多人对旋回破碎机并不是很熟悉，下面就带您了解设备的原理以及结构信息。

旋回式破碎机原理

U9彩票799cc设备开始运行时，电机通过水平轴和伞齿带动偏心轴套运动，破碎锥在偏心轴的带动下进行运动，由此在破碎壁之间来回摆动收缩。进而使破碎腔内的物料不停的受到挤压破碎，在粒度小于出料口尺寸时，便会从底部排出。

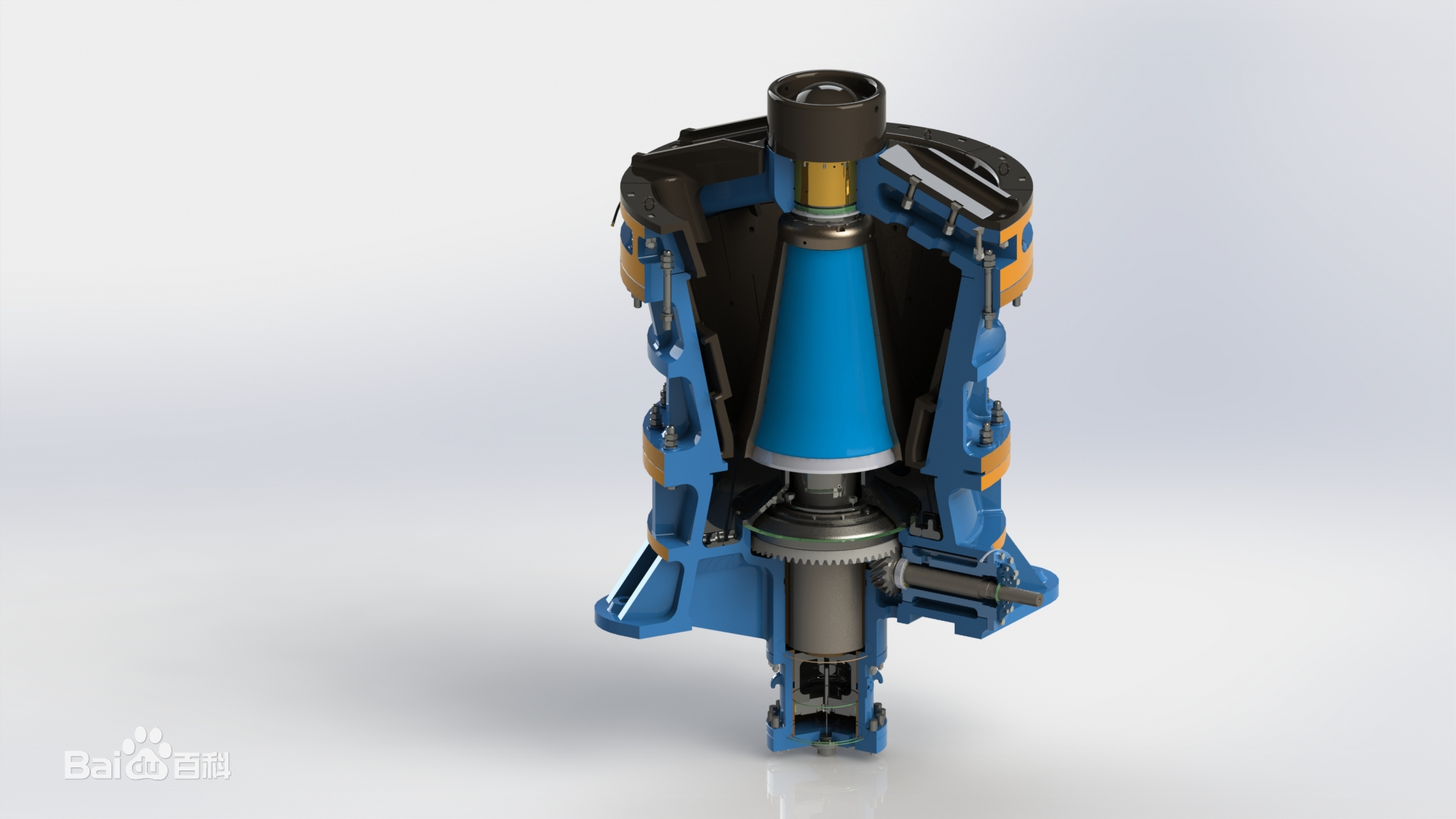

旋回式破碎机结构图解

旋回式破碎机在结构上主要有机架、破碎锥、偏心轴、主轴以及液压装置等部分。下面为您详细介绍。

机架

U9彩票799cc机架是由机座、中间机架、横梁等部位组成，彼此之间相互由螺栓紧固，整体需要安装在混凝土基座上。

破碎锥

破碎锥加上固定锥(中间机架)是设备主要的工作结构。破碎锥的外表面套有三块环状锰钢衬板，同时在中间浇筑锌合金，以此让衬板和椎体保持更为紧密的接触。同时在衬板上部用螺帽拧紧，为了防止其松动，需要在螺帽上安装紧锁板。

主轴

破碎锥便是安装在主轴上的，主轴上端通过锥形螺帽、锥形压套、衬套以及支撑环等悬挂在横梁上。当破碎机设备开始运转时，衬套的下端是呈圆锥面的，故可以保障衬套沿着支撑环滚动，因此来达到破碎锥摆动的要求。

偏心轴

主轴的下端便是插在偏心轴套的孔中，当偏心轴套开始运行转动时，破碎锥的轴就会以横梁上的紧固点作圆锥面摆动，进而产生破碎作用。这其中，偏心轴套的整个内表面和偏心轴套的工作面，都需要浇筑八十合金，以减少其磨损。

液压装置

液压装置为一个较为单独的装置，并不是设备的主要零件，这里写出来主要是因为他在设备中的作用是用以在设备出现过载现象是保护设备的正常运行。

U9彩票799cc以上就是关于旋回破碎机的原理以及结构图解了，希望能够对您选择设备有一些帮助。更多信息您可以咨询我们的在线客服进行了解。
